一：填充類型
在【默認】的選項卡中，單擊【繪圖】面板上的【圖案填充】按鈕
，在顯示的【圖案填充創建】選項卡【特性】面板【圖案填充類型】有不同的類型。

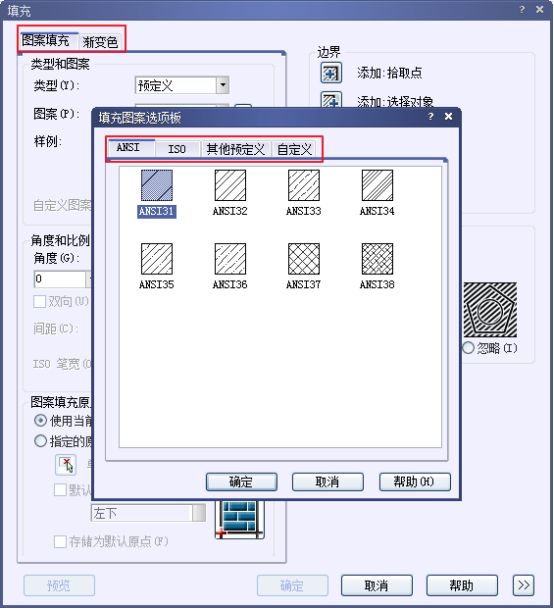

圖案填充：顯示選擇的ANSI、IOS和其他行業標準填充圖案。

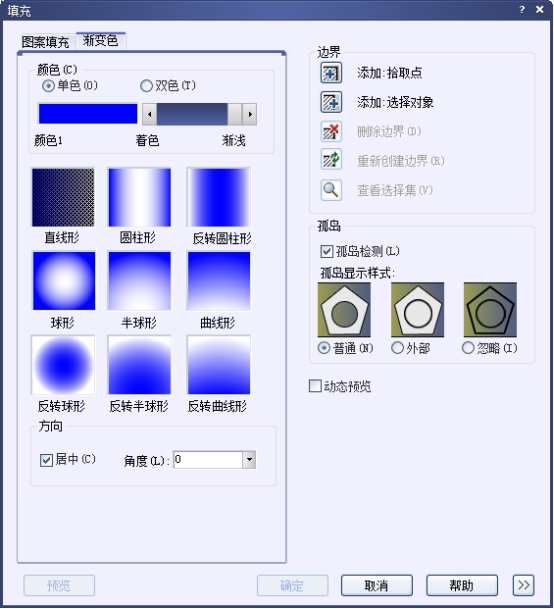

漸變色：將選擇的漸變填充顯示為染色、著色或兩種顏色之間的平滑轉場。
其他預定義或自定義：用戶可以將自己下載來的填充圖案加載。
一般情況下，使用系統預定義的填充圖案基本上能滿足用戶的所有需求。

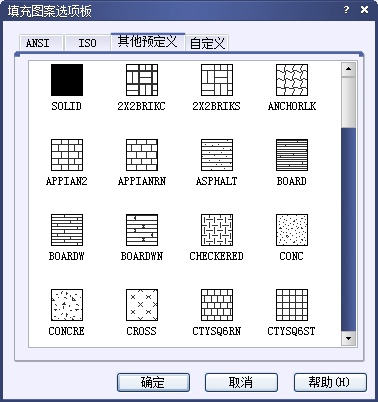

單擊【圖案】面板中的下拉按鈕，將彈出以字母順服拍些、用圖像表示的填充圖案和實體填充顏色，用戶可以在此查看系統預定義的全部圖案，參考下圖。
各種填充圖案設置相同的比例，填充區域內的圖案大小可能會不一樣，我們看看下圖不同比例的大小的顯示的團填充結果。

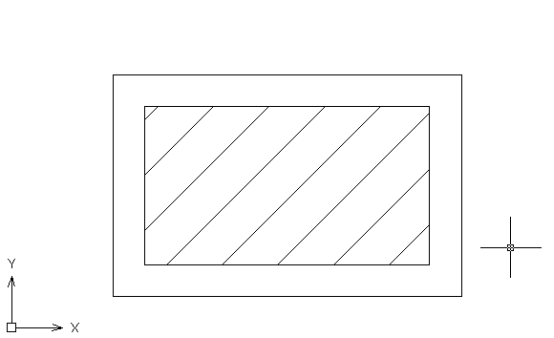

比例：20

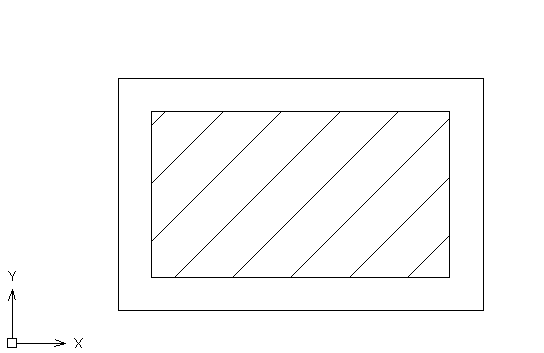

比例：1
除了系統提供的標準填充圖案外，系統也云溪用戶自己定義圖案文件，以彌補CAD預設圖案庫的不足，尤其在建筑和裝修設計領域，可以使用更豐富的圖案進行填充。
二：填充圖案的角度和比例
在填充團的過程中，系統默認的參數可能不滿足用戶的需求，可以在【特性】面板中設置填充圖案的角度和比例。
1.角度
填充角度是團相對于當前用戶坐標系x軸的旋轉角度。
預定義填充圖案的默認角度是0，用戶可以根據需要在【特性】面板中的【角度】文本輸入框中設置角度。下圖所示為不同角度的圖案填充角度。

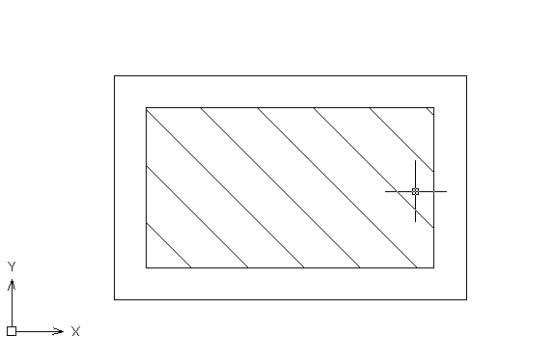

角度：90
角度0
2.比例
圖案填充比例是指展開或收攏定義或自定義的填充圖案。
在CAD中，預定義填充圖案的默認縮放比例是1.0，用戶可在【圖案填充創建】選項卡中【特性】面板上的【比例】文本輸入框中設定其他比例。下圖所示為同一填充圖案不同填充比例的填充效果。

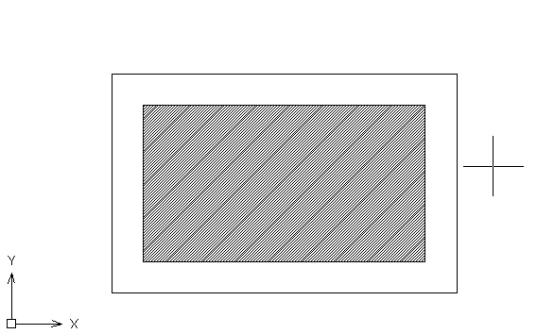

比例：20
比例：1
提示： 執行【圖案填充】命令后，要填充的區域沒有被填入團，或者全部被填入白色或者黑色，出現這些情況都是因為【圖案填充】對話框中的【比例】設置不當。比例過大會使填充圖案不能填充如區域內，比例過小則會使填充的圖案被無限縮小，看起來就像是一團色塊。
