CAD如何使圖形縮放自如并且美觀?
我們在CAD中繪制設計圖時,放大圖形可以幫助我們檢查圖形設計是否完善,縮小圖形可以幫助我們查看圖紙的完整性,那我們該如何縮放圖形呢?

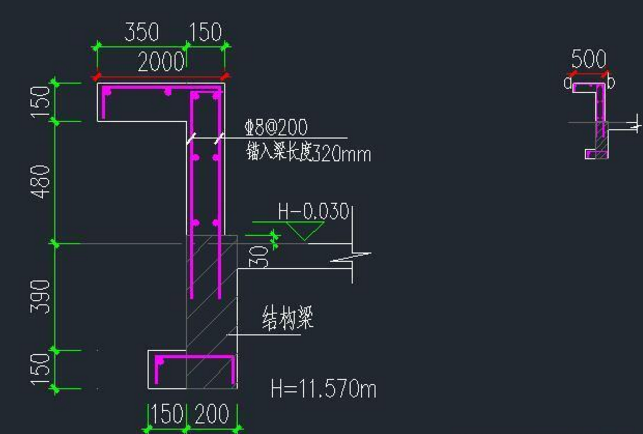

1.首先,我們按1:1的比例繪制好圖形。
2.我們在命令欄輸入“SC”命令,框選出需要縮放的圖形。
3.指定基點。
4.我們輸入“R”命令確定參照。

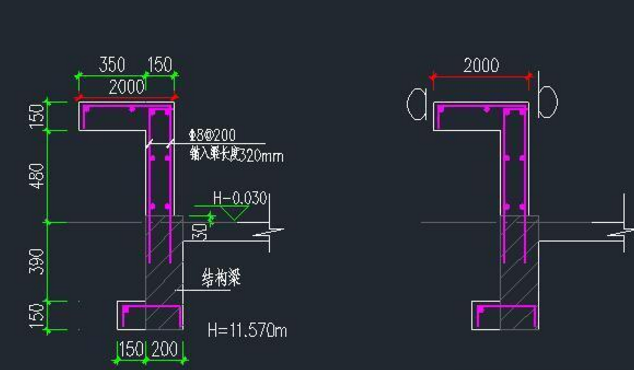

5.然后,先點擊a、后點擊b點,輸入2000作為新的長度,回車確認,完成操作。
